CMOS直讀光譜儀是什么概念？
發布時間：2020-12-17 09:30:59 點擊：7004
CMOS直讀光譜儀就是探測器從CCD換成了CMOS探測器，因為某些原因市場的發展方向是CMOS。在之后的市場較量中，隨著科技的不斷發展CMOS技術會有更大的發展。
CMOS同時可指互補式金氧半元件及制程。在同樣的功能需求下。
自1958年美國德克薩斯儀器公司（TI）發明集成電路（IC）后，隨著硅平面技術的發展，二十世紀六十年代先后發明了雙極型和MOS型兩種重要的集成電路，它標志著由電子管和晶體管制造電子整機的時代發生了量和質的飛躍。
MOS是：金屬-氧化物-半導體（Metal-Oxide-Semiconductor）結構的晶體管簡稱MOS晶體管，有P型MOS管和N型MOS管之分。由MOS管構成的集成電路稱為MOS集成電路，而由PMOS管和NMOS管共同構成的互補型MOS集成電路即為CMOS-IC（Complementary MOS Integrated Circuit）。

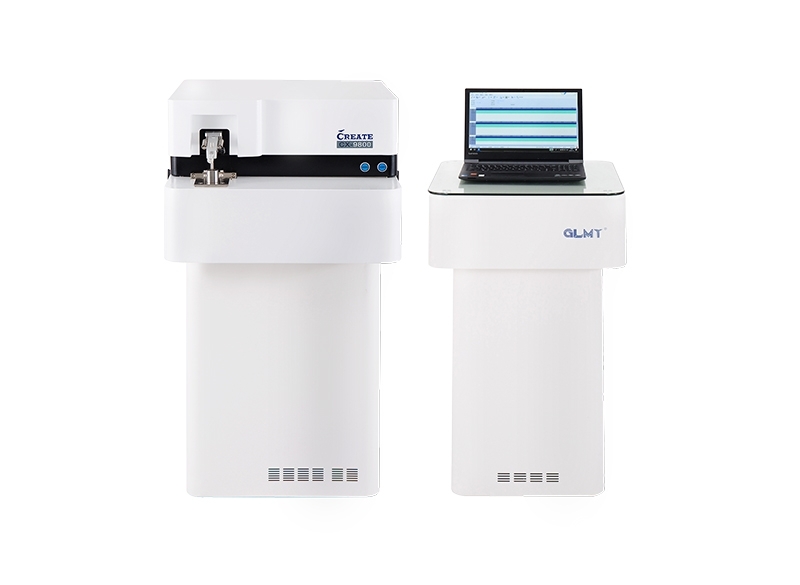

創想CMOS直讀光譜儀
數字集成電路按導電類型可分為雙極型集成電路（主要為TTL）和單極型集成電路（CMOS、NMOS、PMOS等）。CMOS電路的單門靜態功耗在毫微瓦（nw）數量級。
早期的CMOS元件和主要的競爭對手BJT相比，很容易受到靜電放電（ElectroStatic Discharge,ESD）的破壞。而新一代的CMOS芯片多半在輸出入接腳（I/O pin）和電源及接地端具備ESD保護電路，以避免內部電路元件的閘極或是元件中的PN接面（PN-Junction）被ESD引起的大量電流燒毀。
CMOS由PMOS管和NMOS管共同構成，它的特點是低功耗。由于CMOS中一對MOS組成的門電路在瞬間要么PMOS導通、要么NMOS導通、要么都截止，比線性的三極管(BJT）效率要高得多，因此功耗很低，因此，計算機里一個紐扣電池就可以給它長時間地提供電力。利用CMOS我們把攝像機，電腦，電視，平板等等變小變薄，于是CMOS慢慢進入光學光譜，改變我們的生活。廠商不進入這個市場就會失去先機。
