x射線管

       射線照相法是指用X射線或y射線穿透試件,以膠片作為記錄信息的器材的無損的檢測方法。該方法是最基本的,應用廣泛的一種射線檢測方法。

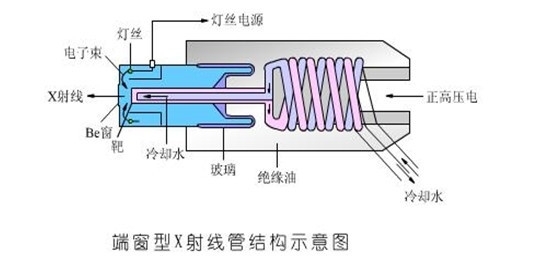

       X射線是從X射線管中產生的, X射線管是一種兩極電子管。將陰極燈絲通電使之白熾電子就在真空中放出,如果兩極之間加幾十千伏以至兒百千伏的電壓(叫做管電壓)時,電子就從陰極向陽極方向加速飛行、獲得很大的動能,當這些高速電子撞擊陽極時。與陽極金屬原子的核外庫侖場作用,放出X射線。電子的動能部分轉變?yōu)?/span>X射線能,其中大部分都轉變?yōu)闊崮?。電子是從陰極移向陽極的,而電流則相反,是從陽極向陰極流動的,這個電流叫做管電流,要調節管電流,只要調節燈絲加熱電流即可,管電壓的調節是靠調整X射線裝置主變壓器的初級電壓來實現的。

       利用射線透過物體時，會發生吸收和散射這一特性,通過測量材料中因缺陷存在影響射線的吸收來探測缺陷的。X射線和y射線、通過物質時,其強度逐漸減弱。射線還有個重要性質,就是能使膠片感光,當X射線或y射線照射膠片時，與普通光線-樣,能使膠片乳劑層中的鹵化銀產生潛象中心,經過顯影和定影后就黑化,接收射線越多的部位黑化程度越高,這個作用叫做射線的照相作用。把這種曝過光的膠片在暗室中經過顯影、定影、水洗和干燥,再將干燥的底片放在觀片燈上觀察,根據底片上有缺陷部位與無缺陷部位的黑度圖象不一樣，就可判斷出缺陷的種類、 數量、大小等,這就是射線照相探傷的原理。
