聚光鏡是樣品被激發后各元素特征光譜進入分析系統的唯一通道，必須保持絕對的清潔。但是在長時間的使用中,聚光鏡必然會受到污染，其表面會附著一層茶褐色的物質,時間越長，沉積物越厚。激發樣品產生的金屬粉塵也會黏附在其表面上。這會使光的透過率降低，導致各元素的光強明顯下降，工作曲線的斜率降低，從而使分析靈敏度下降,分析誤差增大。因此必須有嚴格規定定期擦拭制度。擦拭的周期與激發樣品的品種、氬氣的流量及激發時間有關。操作人員可從日常激發標樣時各通道的光強數值變化確定儀器的擦拭周期。

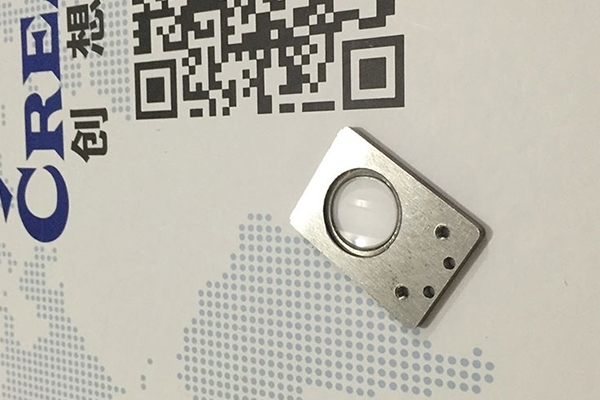

直讀光譜儀器透鏡與氬氣線路的日常維護

擦拭具體方法如下:

(1)準備好乙醚(化學純)乙醇(化學純)混合液(比例1:1)、脫脂棉及木棍(或牙簽)。

(2)拆掉電極架上外側兩個M8的高頭滾花螺釘，將電極架向右后方推即暴露出聚光鏡。

(3)用木棍(或牙簽)纏脫脂棉，蘸少許混合液,從聚光鏡中心向外呈螺旋狀逐圈擦拭。如污染嚴重可用力多擦幾遍，直到擦不下污物，再用脫脂棉球擦去水印即可。

注意:絕對不可以用金屬物(如鑷子)夾纏脫脂棉，以防劃傷透鏡。在樣品激發過程中，由于氬氣流量較大，而出氣孔一定，這樣就對分光室內有一定的正氣壓，有利于樣品激發。但隨之而來的是大量金屬粉塵不能及時排出，必然附著在火花室內壁上，造成嚴重污染，從而使兩極間絕緣度降低，影響分析結果。特別是激發含有低熔點元素的合金時，低熔點金屬揮發物噴鍍在火花室瓷絕緣套的釉表面，嚴重時可使兩電極直接短路。因此要特別注意經常清洗火花室，一般每激發100次或每班清洗一次。

清洗的方法有兩種：一是利用兩次激發的間隙，發現火花室內粉塵較多時，用細干的毛刷(如2號油畫筆)直接清掃，這時不必拆下電極架蓋板。注意:刷電極尖端時不要用力下壓，否則會使極距變大，清洗后要用大流量氬氣沖洗。二是污染嚴重時，為了清洗徹底，把蓋板拆下，將電極拔掉用柳木棍或金屬鑷子纏棉花并蘸乙醚酒精混合液清洗,低熔點金屬附著層，一般是擦不掉的，必須加氧化鈰(或氧化鋁粉)拋光粉,進行拋光后才能擦掉。清洗后，上好電極蓋板,裝好對電極，定到極距，用大流量氬氣沖洗5min,再空激發幾點后可進行正常分析。

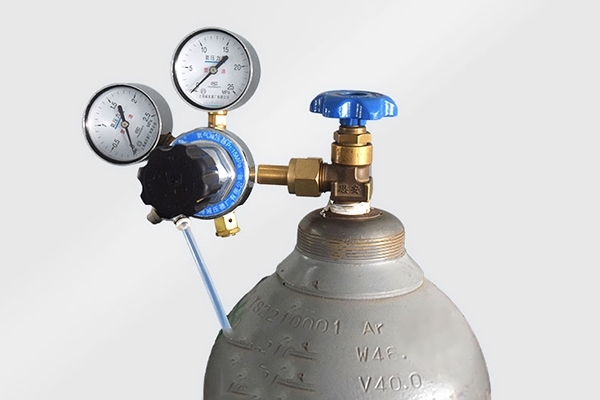

直讀光譜儀器透鏡與氬氣線路的日常維護

氬氣系統在出廠前已經調好，一般情況下不易發生故障，但長期使用會使氣路控制元件堵塞;密封元件老化也會使管道漏氣，因此使用一定時期后(半年左右),要對氬氣系統檢查一次。檢查的方法是將氬氣控制箱氬氣出口堵塞，進口壓力調到0.2MPa左右,對氣路各密封接口涂肥皂液，仔細觀察，如有漏氣旋緊螺母,無效時更換零件。對氣路堵塞的處理方法是將氣嘴拆下，在氬氣出口處，通氬氣氣壓為0.1 ~0. 2MPa的大氣流，可將堵塞清除，仍不通則應更換零件。
