一、其他主流光學系統（分光/色散）

切爾尼-特納（Czerny-Turner）：雙準直鏡+平面光柵，結構簡單、成本低，常見于單道掃描型儀器。

帕邢-龍格（Paschen-Runge）：凹面光柵直接分光，羅蘭圓排布，光效高、分辨率好，多用于多道同時型儀器。

艾伯特-法斯梯（Ebert-Fastic）：單塊大凹面鏡兼準直/聚焦，像差補償好、結構緊湊。

羅蘭圓（ORCA）：一次分光直達檢測器，光損小、穩定性強，近年全譜直讀儀器常用。

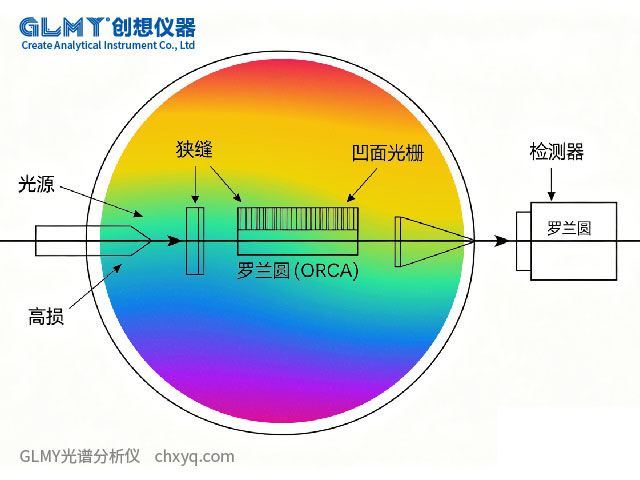

羅蘭圓光學系統示意圖

二、儀器整體核心組成（除光學系統外）

ICP光源系統

高頻發生器（RF）：提供等離子體能量。

石英炬管：三層同心管，通冷卻氣/輔助氣/載氣（氬氣）。

感應線圈：銅質空心通水冷卻，點燃并維持等離子體。

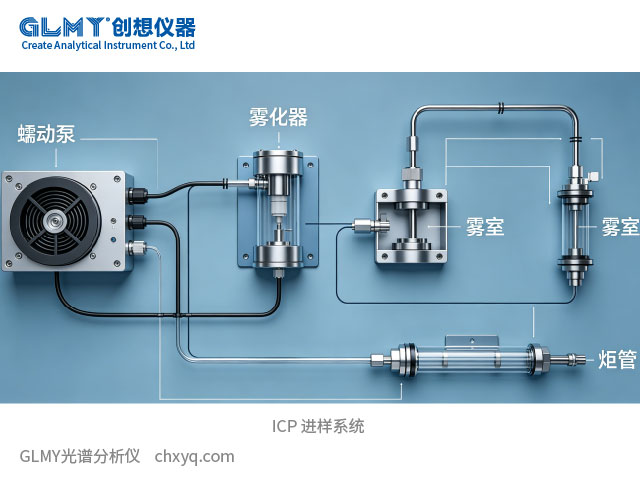

進樣系統

霧化器：同心/交叉型，將液體樣品轉為氣溶膠。

霧室：去除大液滴，穩定進樣，提高精度。

蠕動泵：精準輸送樣品，控制進樣量。

檢測系統

光電倍增管（PMT）：單通道高靈敏檢測，適合弱信號。

固態檢測器：CCD/CID/CMOS，全譜直讀、多元素同時檢測。

ICP檢測系統CCD

數據處理與控制系統

儀器控制軟件：控制射頻功率、氣體流量、進樣參數。

數據處理軟件：譜線識別、背景校正、干擾扣除、定量計算。

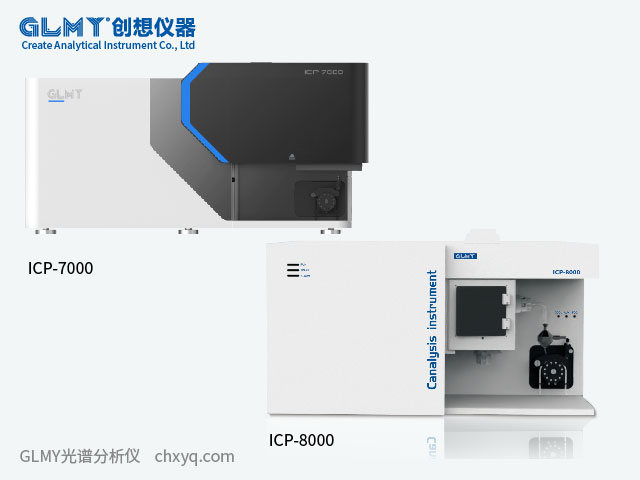

創想儀器 ICP光譜儀

ICP數據處理系統

輔助系統

氣路系統：高純氬氣（99.999%），控制三路氣體流量。

冷卻系統：水冷/風冷，冷卻線圈、炬管、光學部件。

恒溫系統：光學艙恒溫（±0.1℃），減少波長漂移。

三、光學系統對比
